Geothermie

Was ist Geothermie

„Geothermie“ oder „Erdwärme“ ist die unterhalb der Oberfläche der festen Erde gespeicherte Energie in Form von Wärme und zählt zu den regenerativen Energien. Diese beruht im Wesentlichen auf der von der Sonne eingestrahlten Wärmeenergie und dem nach oben gerichteten, terrestrischen Wärmestrom.

Die von der Sonne eingestrahlte und von der Erdoberfläche an die Atmosphäre wieder abgegebene Wärmeenergie beeinflusst hierbei maßgeblich die Temperaturen im oberflächennahen Bereich bis etwa 15 bis 20 Metern Tiefe. Hier finden jahreszeitlich bedingte Temperaturschwankungen statt. In größerer Tiefe ist nur noch der terrestrische Wärmestrom maßgebend. Ursache ist die bei der Erdentstehung freigewordene Energie und der Zerfall radioaktiver Isotope. Mit der Tiefe nehmen die Temperaturen hier um durchschnittlich etwa 3 °C pro 100 Meter Tiefe zu. Man spricht auch von der „geothermischen Tiefenstufe“ oder dem „geothermischen Gradienten“. In einer Tiefe von etwa 20 m ist eine unbeeinflusste Temperatur von ca. 9 °C zu erwarten, in 100 m 12 °C und in 1.000 m etwa 40 °C. Der Transport der Wärme erfolgt durch Wärmeleitung von Teilchen zu Teilchen (Konduktion), aber auch durch bewegte Teilchen, also durch Grundwasserfluss (Konvektion).

Erkundung und Nutzung Tiefer Geothermie in Berlin

Berlin hat sich vorgenommen, bis spätestens im Jahr 2045 klimaneutral zu werden. Um dies zu erreichen, gilt es, gerade auch die Wärmeversorgung in der Stadt auf erneuerbare Energiequellen umzustellen. Denn fast die Hälfte des gesamten Berliner Endenergiebedarfs entfällt auf die Raumwärme und Warmwasserversorgung von Gebäuden. Bereitgestellt wird diese Wärme derzeit noch zu mehr als 90 Prozent über fossile Energieträger, also Kohle, Erdgas und Öl. Dies muss sich schnellstmöglich ändern.

Dabei kann die Tiefe Geothermie – die emissionsfreie Förderung und Nutzung heißen Wassers aus tiefen Bodenschichten – eine wichtige Rolle spielen. Das genaue Potenzial im Berliner Untergrund ist noch unklar und muss erst präzise erkundet werden. Doch schon jetzt schätzen Geologen auf Grundlage bisheriger Erkenntnisse, dass bis zu einem Fünftel der benötigten Wärme mit Hilfe Tiefer Geothermie zur Verfügung gestellt werden könnte, etwa in Nah- und Fernwärmenetzen, über die Berliner Haushalte versorgt werden. Die Technik dazu ist bewährt und wird deutschlandweit in Dutzenden von Anlagen erfolgreich angewandt.

Geothermie-Heizwerk in Erding

Tiefe Geothermie

Um Berlins Potenzial für Tiefe Geothermie verlässlich zu bestimmen, hat der Senat eine „Roadmap Tiefe Geothermie“ beschlossen. Diese ist Teil der Berliner Strategie zu einer umfassenden Wärmewende in der Hauptstadt. Hier finden Sie Antworten auf häufig gestellte Fragen (FAQ). Weitere Informationen

Das geothermische Potenzial von Berlin

Um das geothermische Potenzial von Berlin zu ermitteln, wurde in den Jahren 2009 bis 2012 die „Potenzialstudie zur Nutzung der geothermischen Ressourcen des Landes Berlin“ aufgeteilt in drei Module erarbeitet.
Die Ergebnisse zu Modul 1, Grundlagenermittlung, und zu “Modul 2, Ermittlung des geothermischen Potenzials und dessen Darstellung, bildeten Grundlagen für die Darstellung der Potenzialkarten. Die Arbeiten zu Modul 3, Thermisch-hydraulische Modellierung, sind in der Zusammenfassung der Berichte (Modul 1 bis 3) enthalten, die nachfolgend als Download zur Verfügung steht.

Im Jahr 2023 wurde eine aktualisierte Potenzialstudie zur Mitteltiefen Geothermie in Berlin erstellt, welche die Ergebnisse aus verschiedenen Forschungsprojekten der vorangegangenen 10 Jahren berücksichtigt. Aus dem Verbundprojekt „TUNB – Potenziale des unterirdischen Speicher- und Wirtschaftsraumes im Norddeutschen Becken“ ist ein dreidimensionales Modell des Norddeutschen Beckens verfügbar, welches für den Raum Berlin mittels zusätzlicher Daten aus 2D/3D-Seismik und Bohrungen verfeinert wurde. Anschließend erfolgte eine geothermische Parametrisierung der potenziellen Nutzhorizonte, wobei vor allem auf die Ergebnisse der Verbundprojekte Sandsteinfazies, GeoPoNDD und MesoTherm zurückgegriffen wurde. Die aktualisierte Potenzialstudie und die Daten des 3D-Untergrundmodells stehen nachfolgend als Download zur Verfügung.

  • Potenzialstudie Mitteltiefe Geothermie Berlin - Aufbau eines 3D-Untergrundmodells und Parametrisierung potenzieller Nutzhorizonte

    PDF-Dokument (15.7 MB) - Stand: November 2023

  • Daten des 3D-Modells Untergrund Berlin

    7Z-Dokument (7.5 MB)

  • Potenzialstudie zur Nutzung der geothermischen Ressourcen des Landes Berlin

    Zusammenfassung der Berichte (Modul 1 bis 3)

    PDF-Dokument (962.4 kB) - Stand: November 2013

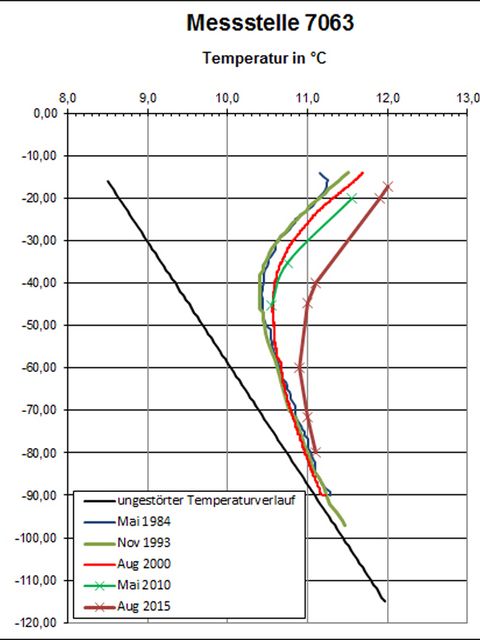

Temperaturmessdiagramm

Das oberflächennahe Temperaturfeld des Landes Berlin

Im Ballungsraum von Berlin ist die Temperatur des Untergrundes durch den Menschen tiefgreifend erwärmt. Der Anstieg der durchschnittlichen Oberflächentemperatur durch die globale Klimaerwärmung hat diesen Prozess zusätzlich noch verstärkt. Dies zeigen langjährige Temperaturmessungen in Grundwassermessstellen unter einer Tiefe von 20 m unter Gelände, unterhalb der jahreszeitliche Temperatureinflüsse durch die Sonne ausgeschlossen sind. In einigen Innenstadtgebieten sind Temperaturbeeinflussungen bis in über 80 m nachgewiesen.

Die flächenhaft im Untergrund des Landes Berlin durchgeführten Temperaturmessungen zeigen deutlich, dass im zentralen Innenstadtbereich die Durchschnittstemperatur des Untergrundes und damit auch des Grundwassers z. T. um mehr als 4 °C gegenüber den dünner besiedelten Randbereichen anthropogen bedingt erhöht ist. Die Temperaturmessungen belegen auch, dass sich dieser Temperaturanstieg zunehmend auch flächenhaft in größeren Tiefen bemerkbar macht. Dies zeigt die Karte für den Bezugshorizont 0 m NHN (Normalhöhennull), das entspricht je nach Lage im Stadtgebiet einer Tiefen von 35 bis 55 m Tiefe.

Näheres zu dieser Thematik kann dem Umweltatlas Berlin und der Veröffentlichung zur Veränderung des Temperaturfeldes von Berlin (BRB Henning & Limberg) entnommen werden.

Nutzung der Geothermie

Grundsätzlich ist die Art und Weise der Nutzung geothermischer Energie von der Temperatur des Vorkommens abhängig. Die oberflächennahe Erdwärme (z.B. bis 100 m) lässt sich derzeit wegen ihrer geringen Temperatur von 8 bis 12 °C nur in Verbindung mit einer Wärmepumpe nutzen, die die erforderliche Wärme für die Raumheizung und die Wassererwärmung erzeugt.

Da mit zunehmender Tiefe die Temperatur des Untergrundes ansteigt, kann ab einer bestimmten Tiefe (ab etwa 1.000 m) die Untergrundwärme auch direkt (ohne Wärmepumpe) genutzt werden. Ist eine Stromerzeugung mit Dampfturbinen beabsichtigt, sind in der Regel Temperaturen von über 100 °C notwendig. Die dafür geeigneten Nutzungshorizonte liegen in unserer Region i. d. R. drei bis fünf Kilometer unter der Erdoberfläche.

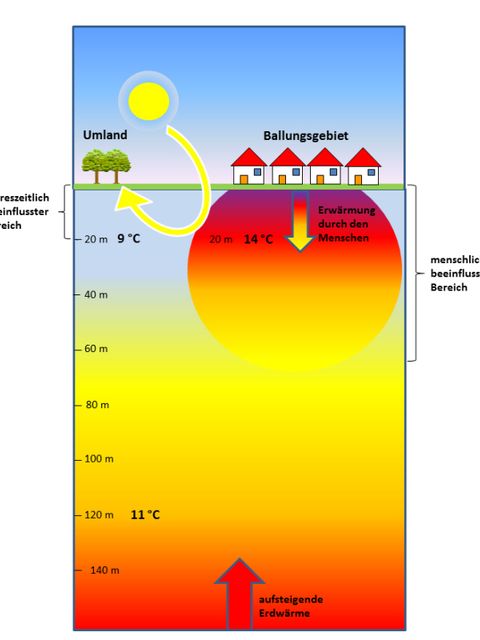

Einflüsse auf die Grundwassertemperatur

Nutzung der oberflächennahen Geothermie

In Berlin wird fast ausschließlich die oberflächennahe Geothermie genutzt, d. h. bis zu einer maximalen Tiefe von 100 m. Dafür steht ein ganzes Spektrum von technischen Möglichkeiten zur Verfügung. Alle diese Verfahren benötigen eine Wärmepumpe, die in der Lage ist, die relativ niedrige Temperatur des Untergrundes bzw. des Grundwassers in diesen Tiefen von 8 – 12 °C mit Hilfe von elektrischer Energie auf ein für Heizzwecke geeignetes höheres Temperaturniveau zu bringen.

Zur Erhöhung der Planungssicherheit dieser Erdwärmesondenanlagen werden im Umweltatlas Berlin Potenzialkarten zur spezifischen Wärmeleitfähigkeit und speziell für Einfamilienhäuser zur spezifischen Entzugsleistung dargestellt. Hierin sind die dafür maßgeblichen geologischen und hydrogeologischen Verhältnisse subsummiert.

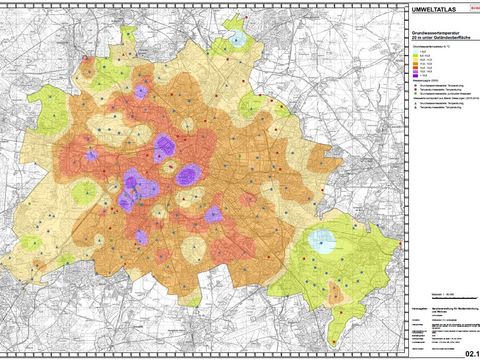

Umweltatlas Berlin - Grundwassertemperatur

Umweltatlas Berlin – Grundwassertemperatur

Da der Einbau von Erdwärmesondenanlagen in den Untergrund potenziell mit einem Risiko der Grundwassergefährdung verknüpft ist, werden zum Schutz des Grundwassers bei der Errichtung einer solchen Anlage hohe wasserrechtliche Anforderungen an das Bohrverfahren, die anschließende Bohrlochabdichtung, Drucktests, Dokumentation etc. gestellt. Neuere Forschungsergebnisse, Schadensfälle sowie die stark gestiegene Anzahl der Erdwärmesondenanlagen bestätigen diese Gefährdung immer wieder.

Da Berlin sein Trinkwasser zu 100 % aus dem Grundwasser und fast ausschließlich aus dem eigenen Stadtgebiet bezieht, werden deshalb bei der Errichtung einer Erdwärmesondenanlage in dem dafür erforderlichen wasserbehördlichen Erlaubnisverfahren zum Schutz des Grundwassers besonders hohe Anforderungen gestellt. Näheres kann dem Leitfaden Erdwärmenutzung in Berlin entnommen werden.

  • Erdwärmenutzung in Berlin

    Merkblatt für Erdwärmesonden und Erdwärmekollektoren mit einer Heizleistung bis 30 kW außerhalb von Wasserschutzgebieten

    PDF-Dokument (216.0 kB) - Stand: Januar 2022

Umweltatlas Berlin

Geothermisches Potenzial

Aktuell

Geothermisches Potenzial – Karten aktualisiert im Geoportal verfügbar

Auf der Basis von ca. 14.950 Bohrungen der Bohrungs­datenbank der AG Landesgeologie der Senatsverwaltung für Mobilität, Verkehr, Klimaschutz und Umwelt wurden zwölf Karten neu berechnet. Die verfeinerten Planungshilfen für die Auslegung von Erdwärme­sonden­anlagen stehen für die Tiefenklassen 0-40 m, 0-60 m, 0-80 m und 0-100 m zur Verfügung.
