Geologisches Landesmodell für das Quartär und Tertiär

Direkt zur Kontaktinformation

Die Ergebnisse der geologischen Landesaufnahme sind in einem Untergrundmodell für das Quartär und Tertiär im Land Berlin zusammenfassend dargestellt. Auf der Basis der geologischen Bohrungen der Landesdatenbank und der daraus abgeleiteten Profilschnitte wurde die räumliche Verbreitung der Schichten ausgewertet und für das geologische Landesmodell flächendeckend aufgearbeitet. Differenziert werden die Sedimente des Holozäns, der Weichsel-, Saale- und Elster-Kaltzeit, mit den dazwischen liegenden Ablagerungen der Eem- und Holstein-Warmzeit, sowie des Miozäns und Oligozäns. Zukünftig soll das aktuell auf stratigraphischen Kriterien basierende 3D-Modell ausgebaut werden, so dass es zunehmend als Basisinformation für verschiedene wissenschaftliche oder anwendungsorientierte Fragestellungen eingesetzt werden kann.

Screenshot 2D-Mapviewer

Screenshot 2D-Mapviewer

Bild: SenUVK

2D-Mapviewer

Im 2D-Mapviewer sind die Verbreitungskarten der verschiedenen Schichten des Quartärs und Tertiärs sowie die geologischen Profilschnitte und ausgewählte Bohrungen mit ihren detaillierteren Angaben zur Petrographie und Stratigraphie verfügbar. Zur Orientierung kann die geologische Skizze von Berlin oder eine topographische Karte zugeschaltet werden. Mit Hilfe von Werkzeugen ist die Suche nach Bohrungen oder Profilen möglich. Des Weiteren können an beliebigen Positionen virtuelle Bohrungen oder Profilschnitte als Interpolationsergebnis des zugrunde liegenden 3D-Modells erzeugt werden.

Screenshot "Berlin-3D" zum Download

Screenshot 3D-Earthviewer

Bild: SenMVKU

3D-Earthviewer

Im 3D-Earthviewer werden die geologischen Einheiten räumlich dargestellt, wobei die einzelnen Schichten sowie die Geländeoberfläche individuell ein- oder auszuschalten sind. Das Untergrundmodell kann beliebig gedreht oder geneigt werden. Klein- oder großmaßstäbliche Betrachtungen der räumlichen Lage und Ausdehnung der Sedimentschichten sind möglich, ergänzend kann die Position der geologischen Bohrungen und Profilschnitte visualisiert werden.
Wie im 2D-Mapviewer auch ist die Erstellung von virtuellen Bohrungen und Profilschnitten an frei wählbaren Ansatzpunkten durchführbar.

  • Screenshot "Berlin-3D" zum Download

    PDF-Dokument (1.4 MB)

    Download

  • ACHTUNG
    Das Internetangebot wird nur von aktuellen Browsern unterstützt: Ab Firefox 19.0, Opera 12, Chrome 25, I.E. 11.

    Für das 3D-Earthviewer muss die 3D-Grafik-Programmierschnittstelle WebGL vorhanden sein!

Bildvergrößerung: Interaktive 3D-Anwendung zum geologischen Modell Berlin

Touch-Screen mit 3D-Modell

Bild: SenMVKU

Geologisches Modell als interaktive 3D-Anwendung

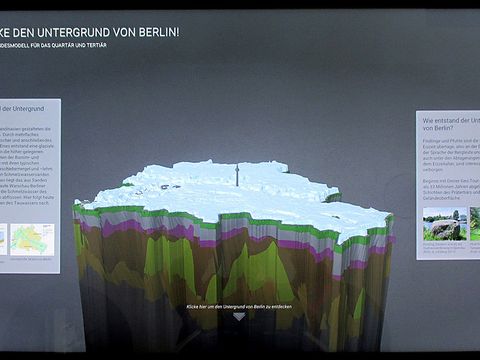

Die Senatsverwaltung präsentiert das geologische Modell des Landes Berlin als 3D-Druck und als interaktive 3D-Anwendung. Auf einem großformatigen Touch-Screen wird das Vorrücken und Abschmelzen der eiszeitlichen Gletscher eindrucksvoll animiert.

Ein Informations-Flyer zu dem Geologisches 3D-Modell steht nachfolgend zum Download zur Verfügung:

  • Der Berliner Untergrund wird transparent

    PDF-Dokument (4.4 MB)

    Download

Zusätzlich kann die 3D-Anwendung nachstehend in einer komprimierten Datei heruntergeladen werden und auf dem heimischen Desktop Rechner ausgeführt werden. Für die Ausführung muss die heruntergeladene Datei entpackt werden und in dem entpackten Ordner die „Berliner Untergrund.exe“ ausgeführt werden. Die 3D-Anwendung ist optimiert für die Nutzung unter Windows 10.

  • 3D-Anwendung als Desktop-Version

    7Z-Dokument
    Dokument: (224 MB)

    Download
