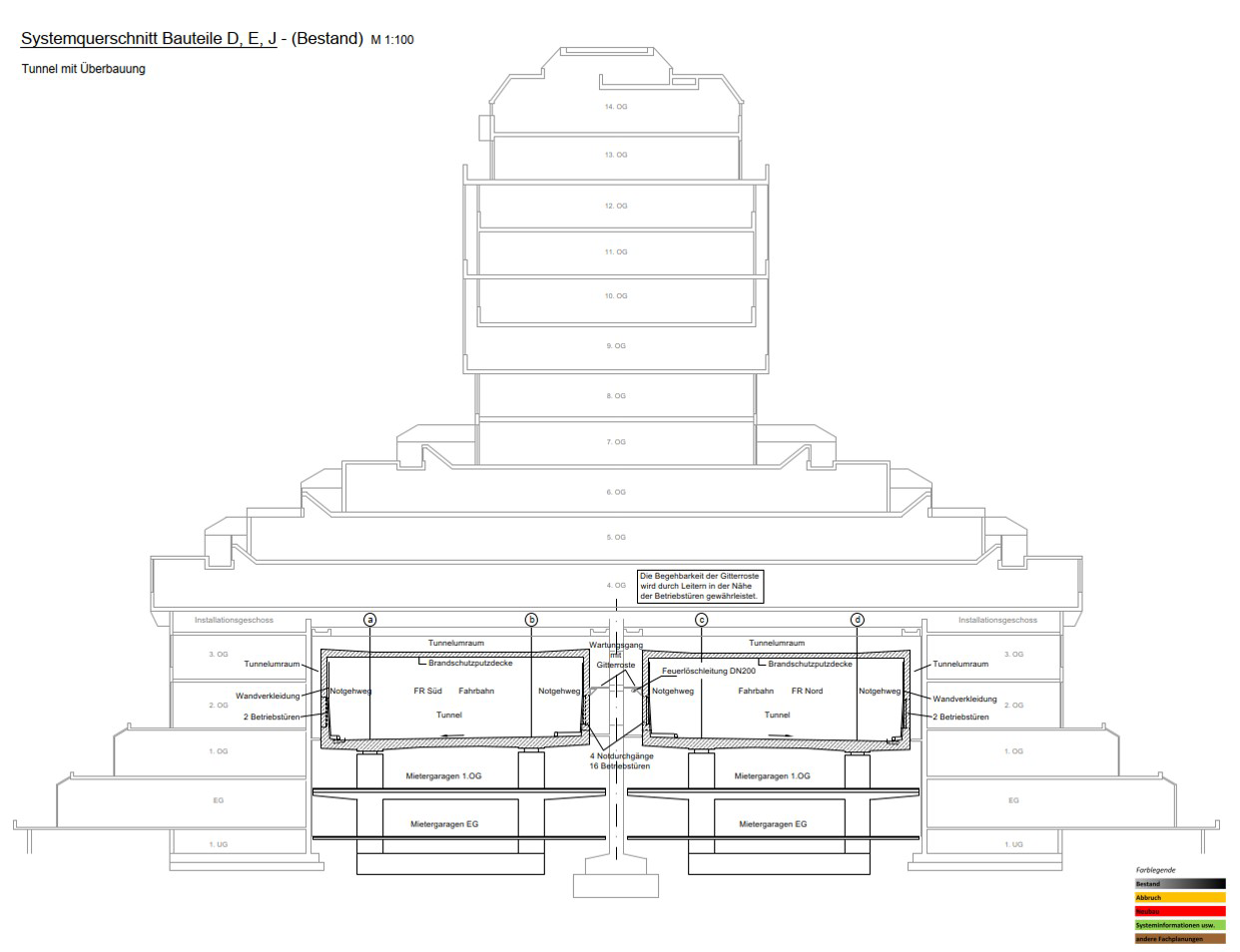

Jede Tunnelröhre ist im Querschnitt als geschlossener Stahlbetonrahmen ausgeführt, welcher fugenlos in Tunnellängsrichtung hergestellt ist. Im Anschluss zur Brücke über die Wiesbadener Straße sind Raumfugen in Sohle, Wand und Decke ausgebildet. Die Brücke ist als geschlossenes Rahmenbauwerk ausgeführt und weist grundlegend den gleichen Querschnitt wie der Tunnel auf.
Jede Tunnelröhre wird in zwei Achsen, in regelmäßigen Abständen auf Elastomerlagern gelagert. Zwischen den Tunnelröhren verläuft über die gesamte Tunnellänge (Ausnahme im Brückenbereich) ein Zwischenraum, welcher durch eine vertikale Wandscheibe (Auflagerung für die Überbauung) in zwei Wartungsgänge aufgeteilt wird. Die Tunnelröhren werden über Notdurchgangsbereiche, welche die Wartungsgänge kreuzen, verbunden.
Zwischen den Auffahrtsrampen (Portale) und Tunnel sowie zwischen Tunnel und Brücke sind Fahrbahnübergangskonstruktionen angeordnet.
Der Tunnel Überbauung Schlangenbader Straße, die Brücke über Wiesbadener Straße und die Wohnüberbauung tragen ihre Lasten unabhängig voneinander in den Baugrund ab. Der Tunnel und die Wohnüberbauung sind aus bauphysikalischen und schallschutztechnischen Gründen konstruktiv getrennt.
Im Bereich des Tunnels wurde das Stahlbetontunneldach aus Brandschutzgründen innenseitig mit einem Spritzputz versehen. Am nördlichen und südlichen Tunnelende (Portale) sind die Portalvordächer nach oben verzogen und mit abgehängten Leichtmetallpaneldecken tunnelinnenseitig verkleidet. Gleiches gilt für die Dächer im Brückenbereich.
Die Tunnelwandinnenseiten sind mit keramischen Fliesen verkleidet, im Bereich der Portalwände sind Flächen aus Schallschlucksteinen angeordnet. Vor den Portalen wurden aus lärmschutztechnischen Gründen schallabsorbierende Wände, sogenannte Luftstromkurzschlusswände, im Mittelstreifen angeordnet.
Im Bereich des Wartungsgangs werden über die volle Tunnel- und Brückenlänge eine Feuerlöschleitung sowie Kabelpritschen geführt. Die Fahrbahn wird über Abläufe entwässert, bereichsweise werden in den Notgehwegen Waschrinnen mit Abläufen geführt.
Die Regenentwässerungsanlage umfasst die Fahrbahnentwässerungsleitungen des Tunnels, die Regenentwässerung der Portaldächer sowie der Brückendächer über der Wiesbadener Straße. Die Regenentwässerung im Bauwerksbereich ist über Schächte an die Regenentwässerung außerhalb des Bauwerksbereichs angeschlossen.
Verkehrswege
Mit der Tunnelanlage wird die ehemalige BAB A 104 als autobahnähnliche Stadtstraße durch die Wohnüberbauung Schlangenbader Straße geführt.
Die Abstufung der Straße zwischen Anschlussstelle Mecklenburgische Straße (BAB A 100) bis zur Anschlussstelle Schildhornstraße erfolgte von einer Bundesfernstraße zur Stadtstraße Anfang 2006.
