Starkregen- und Überflutungsgefahren 2024

Karte 02.24.1 Starkregenhinweiskarte

Die Starkregenhinweiskarte stellt die Ergebnisse der topografischen Senkenanalyse der BWB und die Feuerwehreinsätze der Berliner Feuerwehr für das Land Berlin dar. Die Karte enthält jeweils die flächenhafte Ausdehnung der Senken und die klassifizierte Anzahl der Feuerwehreinsätze je Blockteilfläche. Zudem werden Hochwassergefahrenkarten und Gebiete gezeigt, für die basierend auf der detaillierten gekoppelten 1D-Kanalnetz-/2D-Oberflächenabflusssimulation (1D/2D-Simulation) Starkregengefahrenkarten vorhanden sind:
• Blockteilflächen mit einem Feuerwehreinsatz (gelb),
• Blockteilflächen mit zwei bis fünf (orange)
• und mit mehr als fünf Feuerwehreinsätzen (rot)
• sowie keine bzw. unbekannte Anzahl von Feuerwehreinsätzen (grau).

Diese starkregenbedingten Feuerwehreinsätze sind ein Indikator für die Wahrscheinlichkeit eines erneuten Auftretens und somit für ein erhöhtes Risiko von Überflutungsschäden durch Starkregen. Die einzelnen Feuerwehreinsätze werden erst ab einer gewissen Zoomstufe (ab Maßstab von 1:25.000) punktuell dargestellt. Abbildung 1 zeigt die Anzahl der starkregenbedingten Feuerwehreinsätze in einem Jahr, wobei das Jahr 2017 mit dem Starkregenereignis vom 29.06. bis zum 30.06.2017 mit 1004 Feuerwehreinsätzen besonders prägnant ist. Am 29. und 30. Juni 2017 fielen im Berliner Raum ungewöhnlich langanhaltende und intensive Niederschläge, wobei der Fokus der Starkniederschläge im Nordwesten Berlins lag und in verschiedenen Gebieten Tagessummen erreicht wurden, die einem 100-jährigen Ereignis entsprachen. In Berlin-Tegel wurde eine Niederschlagstagessumme von 195,8 mm gemessen.

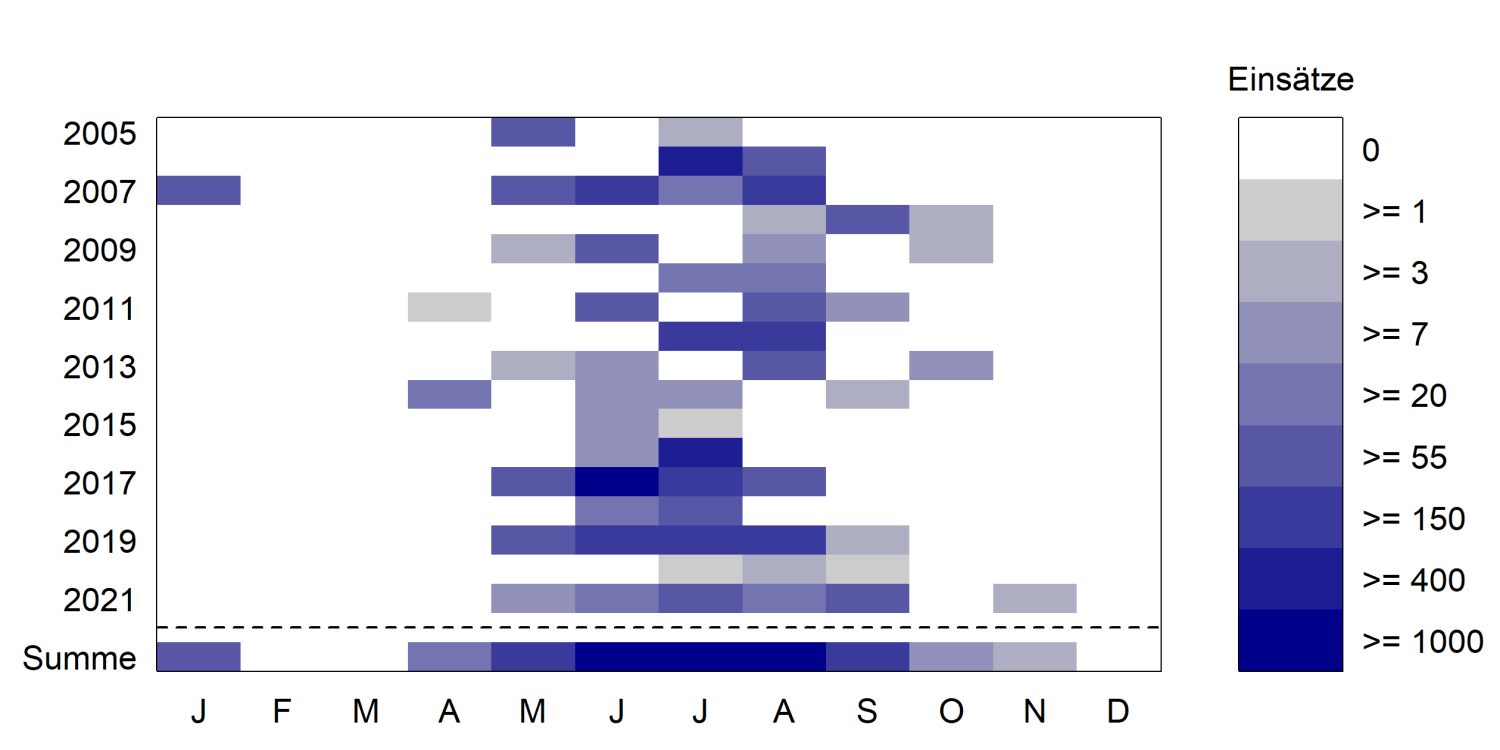

Die Verteilung der Feuerwehreinsätze auf die Monate und Jahre ist in Abbildung 2 dargestellt. Die Feuerwehreinsätze aufgrund von Starkregen finden hauptsächlich zwischen Mai und September statt, mit einer Häufung in den Monaten Juni bis August.

Die Senken (türkis) zeigen Geländetiefpunkte, in denen sich das Wasser sammeln könnte und dabei Straßen, Plätze, Grünflächen und Gebäude überfluten kann. Dieser rein topografischen Analyse liegen keine Niederschlagsszenarien zu Grunde. Die Darstellung der Senken ist daher unabhängig von bestimmten Regenereignissen zu verstehen. Sie stellt das maximale Füllpotential einer Geländesenke dar. Die Entwässerung über Abwasseranlagen (Kanalisation, etc.) oder Aspekte, wie die Versickerung im Boden, wurden in der Analyse nicht berücksichtigt. Unsicherheiten der Senken ergeben sich maßgeblich aus Fließhindernissen, wie Brücken, Bahn- und Straßendämmen oder durch große Gewässerdurchlässe, die für realitätsnahe Senkenausdehnungen von großer Bedeutung sind, die jedoch tlw. nicht berücksichtigt wurden. Zudem können kleinräumige Strukturen, wie Bordsteine etc., auf Grund der Genauigkeiten und Auflösung des verwendeten Geländemodells nicht berücksichtigt werden.

Zudem wird auf Gebiete hingewiesen, für die basierend auf einer gekoppelten 1D/2D-Simulation detaillierte Starkregengefahrenkarten vorhanden sind. Die Hochwassergefahrenkarte stellt das Ausmaß der räumlichen Ausbreitung der Überschwemmungen von einem Flusshochwasser sowie die Wassertiefe für die Hochwasserszenarien mit niedriger Wahrscheinlichkeit dar. Eine ausführliche Beschreibung der Hochwassergefahren- und -risikokarten finden Sie im Umweltatlas. Für Berlin wurden die Karten nur für Risikogebiete erstellt und in den Karten werden nur die Überflutungen durch Flusshochwasser dargestellt. Überflutungen, die durch kapazitative Überforderung der Abwasseranlagen, zu Tage tretendes Grundwasser, Versagen wasserwirtschaftlicher Stauanlagen oder Starkregen entstehen, werden in den Karten nicht berücksichtigt.

Die Starkregenhinweiskarte weist daher auf die potentielle Gefährdung durch Überflutung und auf dokumentierte, durch Starkregen verursachte Ereignisse hin. In der gezeigten Starkregenhinweiskarte wird eine vereinfachte Gefährdungsabschätzung auf Grundlage einer topographischen Senkenanalyse mit Feuerwehreinsatzdaten kombiniert. Sie gibt somit einen ersten Anhaltspunkt, wo es aufgrund topografischer Tiefpunkte (Senken) zu Überflutungen in Folge von Starkregenereignissen kommen könnte und wo in der Vergangenheit Schäden durch Überflutungen durch Starkregenereignisse aufgetreten sind. Dadurch kann eine erste Abschätzung und Einordnung von Gefährdungsbereichen durch Starkregen für bestehende Gebäude, Infrastrukturen und Neubauten erfolgen. Zum Beispiel können basierend auf der Starkregenhinweiskarte bei der städtebaulichen Planung und der Bauleitplanung Belange der Starkregenvorsorge berücksichtigt werden. Sie ermöglicht potentielle Gefahrenbereiche zu erkennen und eine frühzeitige Sensibilisierung der Akteure. Die Starkregenhinweiskarte entbindet nicht von der Pflicht für einzelne Projekte, die hydraulischen Standortvoraussetzungen vor Ort zu erkunden und nachzuweisen. Ein Abgleich des Modells mit der Situation vor Ort ist erforderlich. Alle Informationen erfolgen ohne Gewähr für ihre Richtigkeit. In keinem Fall wird für Schäden, die sich aus der Verwendung abgerufener Informationen ergeben, Haftung übernommen.

Die Starkregengefahrenkarte zeigt die räumliche Ausdehnung von Überflutungen, die Überflutungstiefen (Wasserstand über Gelände) und die Fließgeschwindigkeiten eines starkregenbedingten Hochwassers bei verschiedenen Szenarien (seltenes, außergewöhnliches und extremes Ereignis).

Die Starkregengefahrenkarte beinhalten eine detaillierte Bewertung der räumlichen Ausdehnung von Überflutungen, den Überflutungstiefen und den Fließgeschwindigkeiten bei verschiedenen Starkregenszenarien. Sie sind ein zentrales Element der Abwasserplanung und bilden die Grundlage des kommunalen Starkregenrisikomanagements. Für das Land Berlin sind Starkregengefahrenkarten, insbesondere von seltenen (T = 30 a, T = 50 a nach KOSTRA-DWD als Euler Typ II mit der Dauerstufe 180 min), außergewöhnlichen (T = 100 a nach KOSTRA-DWD als Euler Typ II mit der Dauerstufe 180 min) und extremen Ereignissen (TExtrem = 100mm in 60 min als Blockregen) eine wichtige Grundlage für das kommunale Starkregenrisikomanagement.

Der Wasserstand, genauer gesagt der Wasserstand über Geländeoberfläche oder die Einstautiefen, wird klassifiziert in vier Klassen dargestellt, wobei der maximale aufgetretene Wasserstand je Szenario gezeigt wird. Wasserstände kleiner 0,1 m werden nicht dargestellt, da die Genauigkeit der Methode und Grundlagendaten nicht ausreichend ist, um verlässliche Aussagen für diese Wassertiefen zu machen. Jedoch können auch in diesem Bereich Schäden auftreten und die Gefahr von Unfällen z.B. durch Aquaplaning ist erhöht. Ab Einstautiefen von 0,1 m ist die Gefahr jedoch deutlich erhöht, dass das Wasser durch ebenerdige Kellerfenster oder Lichtschächte in Gebäude oder tieferliegende Gebäudeteile, wie Souterrain-Wohnungen, Garageneinfahrten oder Unterführungen, eintreten kann. Neben der direkten Gefahr des Ertrinkens, besonders für Kleinkinder und Kinder, besteht die Gefahr des Stromschlags. Zudem ist bei einem Wasserstand von 0,1 – 0,3 m der Verkehr eingeschränkt. Mit steigenden Überflutungstiefen (0,3 – 0,5 m) erhöhen sich diese Gefahren entsprechend. Wasser kann dann auch in Gebäude mit höher gelegenen Kellerfenstern oder mit erhöhten Eingängen eintreten. Durch den statischen Druck des anstehenden Wassers können Fluchtwege blockiert sein. Es drohen Schäden auch an geparkten Fahrzeugen und Straßen sind mit den üblichen Fahrzeugen nicht mehr befahrbar. Höhere Überflutungstiefen (> 0,5 m) führen zu einer erhöhten Gefahr durch Ertrinken für Kinder und Erwachsene. Die statische Belastung von Gebäude- und Bauwerksteilen nimmt zu und kann bei Versagen eine zusätzliche Gefahr für die menschliche Gesundheit darstellen. Zudem können nur noch Spezialfahrzeuge verkehren.

Die Fließgeschwindigkeit und Fließrichtung (farbcodierte Fließpfeile) wird erst ab einer gewissen Zoomstufe (ab Maßstab von 1:2.500) dargestellt, wobei hier der tiefengemittelte Maximalwert der Fließgeschwindigkeit als Grundlage verwendet wird. Hierdurch lassen sich die Fließwege, sowie die Entstehungs- und Einzugsgebiete lokaler Überflutungen ableiten. Bereits geringe Fließgeschwindigkeiten von bis zu 0,5 m/s können eine Gefahr für ältere oder bewegungseingeschränkte Menschen, Kleinkinder und Kinder beim Queren eines Fließweges darstellen, insbesondere bei größeren Wassertiefen. Durch erhöhten Druck ist ein Versagen von Dichtungen möglich. Bei steigenden Fließgeschwindigkeiten (0,5 – 1,0 m/s) erhöht sich die Gefahr für die menschliche Gesundheit beim Queren eines Abflusses und besteht dann auch für Erwachsene. Die Kombination von statischen und dynamischen Kräften erhöht die Wahrscheinlichkeit des Versagens von Gebäude- und Bauwerksteilen. Höhere Fließgeschwindigkeiten (> 1,0 m/s) können dazu führen, dass größere Feststoffe von der Strömung mitgerissen werden (z.B. Autos, Baumstämme). Diese Feststoffe stellen eine direkte Gefahr für die menschliche Gesundheit dar, können aber auch zusätzliche Beschädigungen an Gebäude- und Bauwerksteilen verursachen, sodass die Versagenswahrscheinlichkeit steigt. Das Wasser kann durch Fremdstoffe wie Öl, Fäkalien oder Chemikalien verunreinigt sein, was zu größeren Schäden führen kann. Beispielsweise gefährden entsprechende Schäden an Öltanks nicht nur das eigene Haus, sondern auch Nachbargebäude und die Umwelt. Durch Unterspülungen kann die Bausubstanz geschädigt werden und infolgedessen zum Versagen von Gebäude- und Bauwerksteilen führen. Der Faktor Zeit spielt bei Starkregenereignissen eine wichtige Rolle. Wenn Wasser über einen längeren Zeitraum einwirkt, können weitere strukturelle Schäden entstehen.

In den Starkregengefahrenkarten werden zusätzliche Informationen angezeigt. Neben den Flurstücken und den Gebäudefunktionen, werden die Gewässer, Vegetationsflächen, Fahrbahnen, Parkflächen, Gehwege, Baumscheiben, Trennstreifen, Gleiskörper, Gebäudefunktion gezeigt. Diese Informationen werden als Hintergrundkarten eingeblendet und entsprechen dem aktuellen Stand und nicht den Bearbeitungsstand der Starkregengefahrenkarte.

Die Starkregengefahrenkarte entbindet nicht von der Pflicht für einzelne Projekte, die hydraulischen Standortvoraussetzungen vor Ort zu erkunden und nachzuweisen. Ein Abgleich des Modells ist mit der Situation vor Ort erforderlich. Alle Informationen erfolgen ohne Gewähr für ihre Richtigkeit. In keinem Fall wird für Schäden, die sich aus der Verwendung abgerufener Informationen ergeben, Haftung übernommen.
